怎樣計算拖鏈電纜彎曲半徑

文章出處：m.kfgear.com 作者：BCC玖泰電纜時間：2023-12-22 09:00:37 瀏覽量：返回上一頁

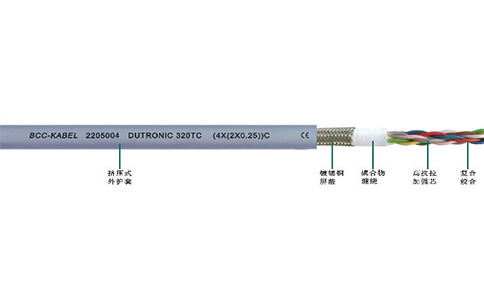

在拖鏈電纜的選型中，我們經常會看到這樣一個技術參數—彎曲半徑。

什么是拖鏈電纜的彎曲半徑？

拖鏈電纜的彎曲半徑是指電纜在正常工作時，彎曲所能承受的zui大程度。這也是拖鏈電纜可以正常工作的一個臨界值。當拖鏈電纜彎曲半徑大于臨界值時，電纜可以正常工作；反之，小于這個臨界值時，或許電纜不會立即損壞，但必定會影響電纜的使用壽命。

拖鏈電纜的彎曲半徑計算方法

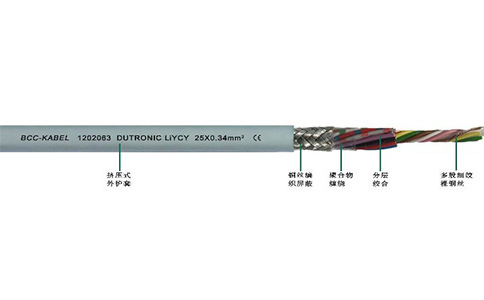

玖泰拖鏈電纜技術參數中都會明確標注，如：

使用溫度范圍：-5℃至+70℃

當行程＜10米時，彎曲半徑為7.5Xd

當行程≥10米時，彎曲半徑為10Xd

其中，d為電纜外徑。

即，當溫度范圍：-5℃至+70℃，行程＜10米時，拖鏈電纜的彎曲半徑為電纜外徑的7.5倍。當溫度范圍：-5℃至+70℃，行程≥10米時，拖鏈電纜的彎曲半徑為電纜外徑的10倍。

拖鏈電纜的彎曲半徑單位與電纜外徑的單位一致

可見，拖鏈電纜的彎曲半徑與電纜外徑息息相關。

電纜拖鏈的彎曲半徑怎樣選取

內高：選擇內置電纜、油管、氣管、水管等中zui粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按實際高度作為參考高度。
內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。
彎曲半徑：選擇內置電纜、油管、氣管、水管等中zui大的彎曲半徑作為參考值，并留有10%以上的空間。

拖鏈內置電纜、油管、水管、氣管的放置原則

應該留有10%的剩余空間，讓內置電纜、油管等可以自由活動，運行時在半徑方向上對拖鏈不產生拉力。

直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。

在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互重疊，在電纜、氣管、油管等較多的時候建議使用分隔片。

【總結】拖鏈電纜的彎曲半徑是指電纜在正常工作時，彎曲所能承受的zui大程度。作為拖鏈電纜技術參數的彎曲半徑，它的大小與電纜外徑息息相關。為保證拖鏈電纜的正常運行，無論是通過電纜配置拖鏈，還是給拖鏈配置電纜，一定要注意拖鏈電纜的彎曲半徑和拖鏈彎曲半徑。

問
采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

答
這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。
問
拖鏈電纜什么牌子比較好？

答
拖鏈電纜是一款適用于移動使用的運動電纜，與普通電纜相比，在滿足電氣性能及機械性能的基礎上，拖鏈電纜的使用壽命至關重要。由于拖鏈電纜行業的特殊性，沒有統一的壽命測試標準，拖鏈電纜品牌很難直接排名，究竟哪個品牌的拖鏈電纜更好，見仁見智。
