AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。Cnf高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過的孔就越多，導線的直徑也就越小。Cnf高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線（減小成本和安裝復雜性），而同時保證在必要電壓和頻率之下實現導線的最大容量。Cnf高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

英國和美國使用線號表示法。線號又稱線規(wire gauge)， 按0、 1、 2、 3……數碼順序表示， 數碼越大， 線材越細。Cnf高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

300年前， 軋制和擠壓尚未誕生， 還是用鍛造制備線坯， 當年的測量工具也很粗糙， 在這情況下以拉制的次數作為線材粗細的標志。每拉一次增加一號， 線坯則為0號。因為有眾多作坊， 其工藝又各不相同， 于是出現了眾多的線號標準。這在貿易和交流中當然是很不方便的， 但又沒有“秦始皇”給他們統一度量。經過300年的淘汰， 兼并和變遷， 有的國家就改為直徑計量， 但英國和美國， 線號表示法沿用至今。現今常使用的是美國線規(AWG)，伯明翰線規(BWG)和英國標準線規(SWG)。Cnf高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

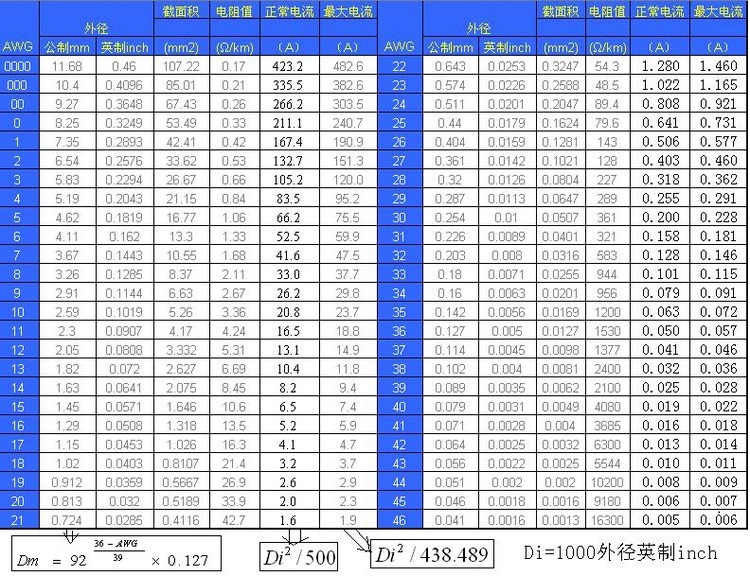

AWG美國線規線規換算表Cnf高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

AWG美國線規線規換算表Cnf高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  為什么高柔線那么硬？

  答

  千萬別認為高柔線是軟的，中文里的“柔”的確等同于“軟”，但“高柔性電纜”這一電纜名詞的引入最初用于進口電纜，這里的“柔性”并非單指柔軟，而是指柔韌。尤其有些進口高端拖鏈電纜，手感雖然較國產拖鏈電纜硬，但耐用性及認可度卻是公認的好。

• 問

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  答

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。
