拖鏈電纜導體的設計

文章出處：m.kfgear.com 作者：BCC玖泰電纜時間：2024-07-22 09:06:02 瀏覽量：返回上一頁

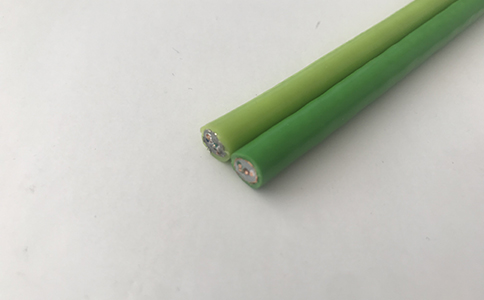

拖鏈電纜的一個較為重要特性就是柔韌性，柔韌性一般由導體材料、絕緣護套材料及生產工藝決定，其中導體占60%。

可見，拖鏈電纜導體的設計決定了拖鏈電纜整體的柔韌性。

一般來說導體銅絲直徑越小，導體就越軟，電纜的柔性也就越好。但是，銅絲的直徑與其耐機械疲勞強度成正比，直徑越小的銅絲耐機械疲勞強度越弱，即韌性差。

拖鏈電纜是處于反復循環彎曲的動態工作環境中，采用的導體對韌性有極高要求。

因此，為拖鏈電纜選導體過程中應注意柔與韌的結合，需要掌握一個度。

若導體一味追求精細化，電纜在使用中就會產生銅絲纏繞的現象，導體在工作過程中很容易斷裂；因?yàn)閷?dǎo)體過細，導體拉伸強度降低。

在實際應用中，因?yàn)橥湘滊娎|導體設計的問題而導致電纜無法工作的情況比比皆是。

市場上，有一些品牌的拖鏈電纜以導體銅絲非常精細、電纜柔軟為賣點，客戶被說服，也認為置入拖鏈的電纜只有柔軟才能耐彎曲，這類電纜才屬于高品質電纜。

在隨后的使用過程中，電纜在內部受壓同時外部受拉的狀態下，起初由于導體具有一定的柔韌性和絕緣材料的彈性的基礎下正常工作。

一段時間后，電纜由于過度受壓和受拉導致導體的纏繞和斷裂，也導致絕緣和護套因?yàn)殚L期受力而永久變形。

電纜會因?yàn)閷?dǎo)體斷裂而過載，因?yàn)榻^緣和護套層的抗機械疲勞強度的不足而開裂和短路，可能會危及到設備和操作員的一定安全性。

以導體精細化和柔軟性為拖鏈電纜設計方向的，實質上是沒有掌握拖鏈電纜設計的精髓。

拖鏈電纜導體的設計不是一味的追求精細化，拖鏈電纜整體的設計也不是單純的追求柔軟性，而是柔與韌的有機結合。這也是拖鏈電纜雖然被稱為高柔性拖鏈電纜但并不柔軟的原因。

與普通電纜相比，拖鏈電纜甚至稍微偏硬，只是柔韌性更好。

只有掌握拖鏈電纜導體設計的度才能設計出更好的拖鏈電纜，避免拖鏈里的電線經常斷芯。

問
高柔線的導體越細越好嗎？

答
不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發絲0.07），導體越細確實會使得電線變得柔軟，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差，很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
問
拖鏈電纜用什么做絕緣？

答
拖鏈電纜的絕緣材料沒有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
